1、自主研發(fā)五軸橋切頭,采用鑄造旋轉支架剛性更好;
2、配有自動翻轉臺面,減輕勞動強度,卸料方便;
3、采用高精度RV減速機,軸頭擺動精度更高;
4、采用液壓缸作為翻轉動力,翻轉重量冗余度較大,適應場景廣。

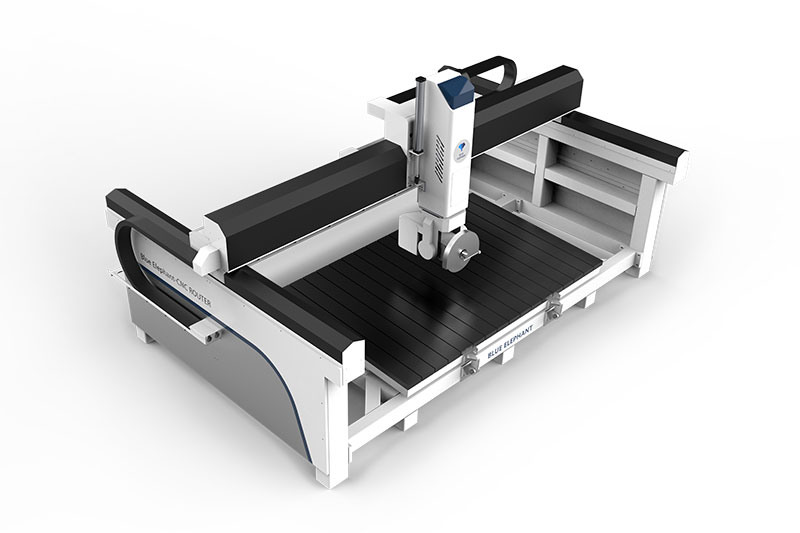

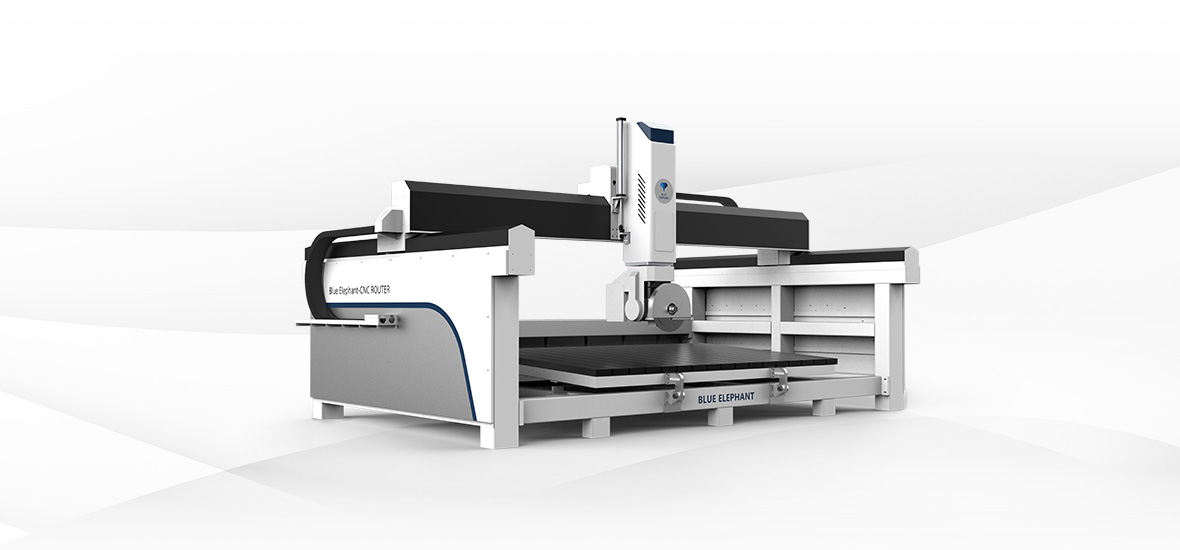

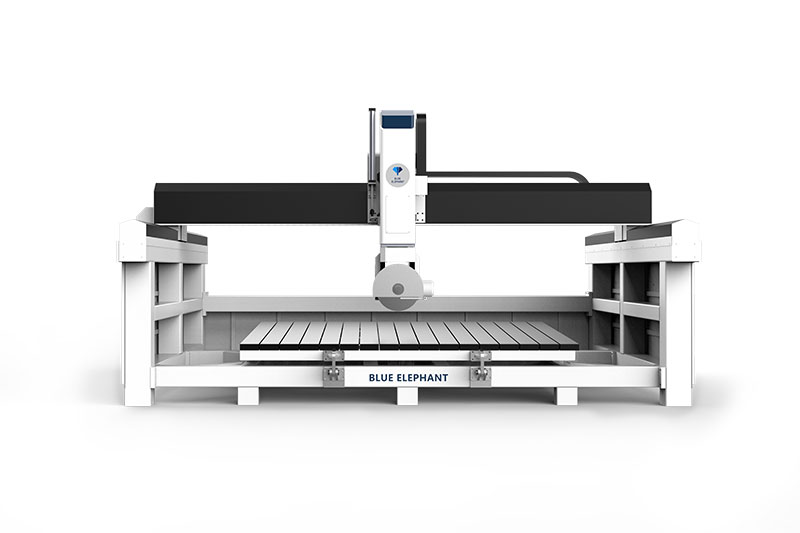

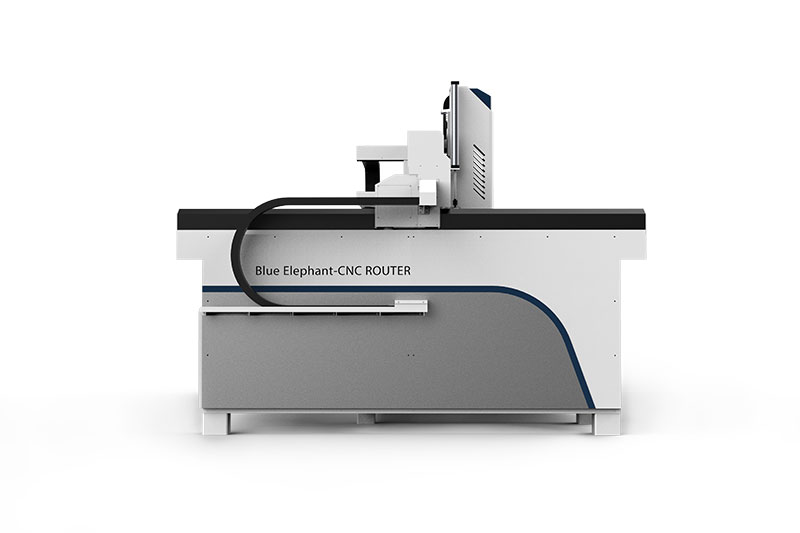

ES5-3220 五軸橋切鋸 | ||
行程 | 三軸 | 3200*2000*500 |
C軸 | ±185° | |
A軸 | 0-90° | |
快移速度 | X軸 | 30m\min |
Y軸 | 30m\min | |
Z軸 | 15m\min | |
伺服電機 | X軸、Y軸 | 臺達850W絕對值伺服電機 |
Z軸 | 臺達850W絕對值伺服電機(帶抱閘) | |
A軸、C軸 | 臺達750W絕對值伺服電機 | |
導軌 | Y | 30軌 |
X | 30軌 | |
Z | 30軌 | |
齒條 | X、Y | 2M |
臺面 | 結構 | 方木 |
臺面大小 | 3200×2000 | |
翻轉角度 | 0-80° | |
反轉重量 | 800KG | |
鋸片 | 大小 | 450mm |
最大加工厚度 | 100mm | |
絲杠 | Z | 3210 |
減速機 | X/Y軸 新寶減速機 | |
鋸片電機 | 11KW鋸片電機 額定1500r/min | |
變頻器 | 15KW鋸片 | |
操作系統(tǒng) | 定制系統(tǒng) | |
低壓電器 | 施耐德 | |
工作氣壓 | 0.7-0.8Mpa | |
設備電壓 | 380V/3P/50HZ |
